Dépannage du moteur vibreur/nettoyage sur Chaudière Biotech

Présentation du projet

1. Contexte & Diagnostic du dysfonctionnement

Équipement : Chaudière à granulés de bois Biotech (gamme Top Light / PZ, distribuée par Nature-Énergie).
Symptômes :
- Défaut de nettoyage de l'échangeur / brasero et blocage du sous-ensemble moteur du vibreur.
- Refus d'allumage ou mise en sécurité répétée lors des phases d'extinction/décendrage.
Diagnostic technique :
- Blocage du motoréducteur vibreur : Accumulation massive de poussières de cendres métallisées, de mâchefer et oxydation sur la came/l'axe du moteur d'entraînement de la grille/vibreur.

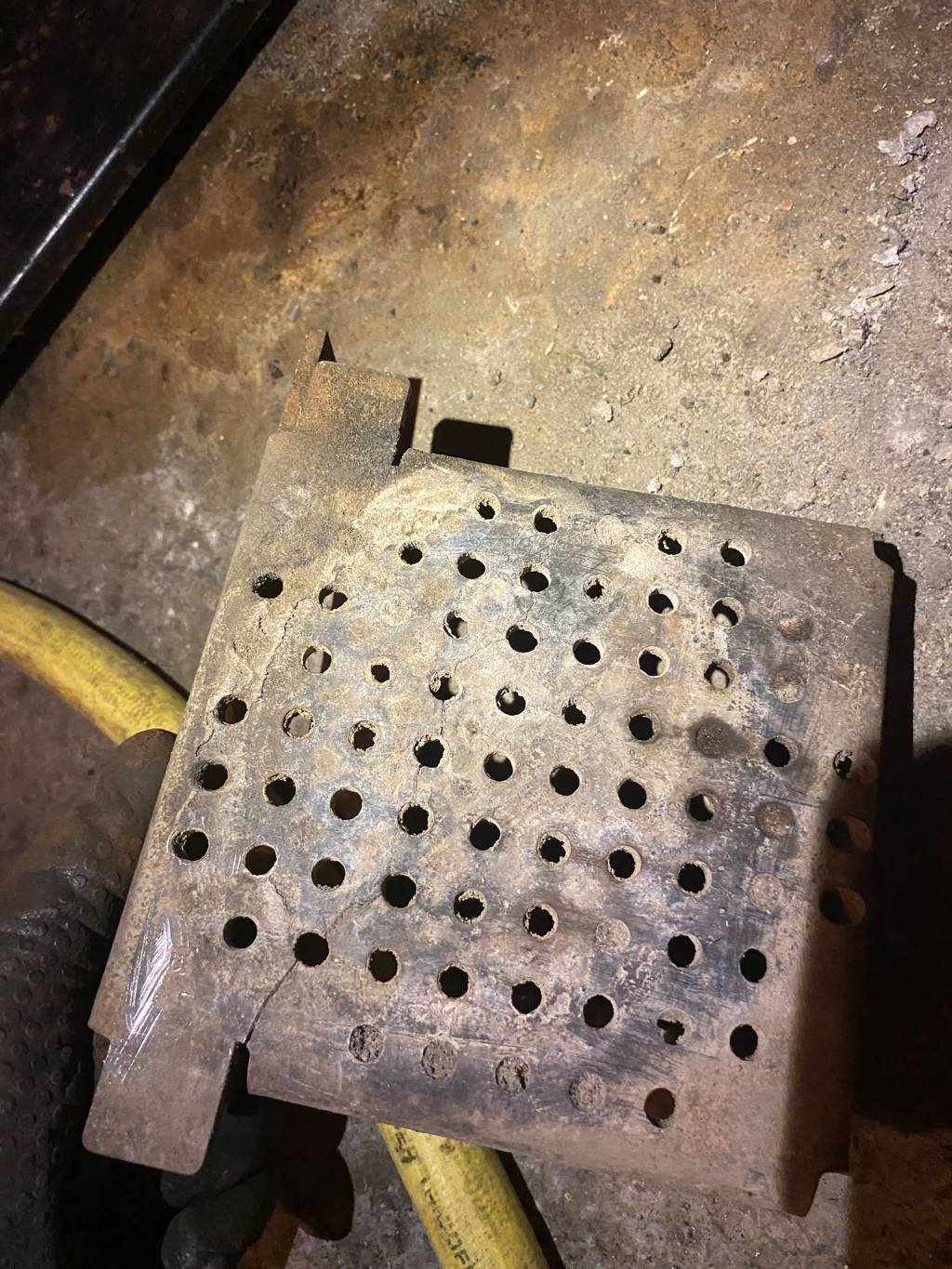

- Dégradation de la grille du foyer : Fissuration et usure thermique prononcée de la grille inférieure de combustion en fonte perforée, bloquant le libre mouvement de nettoyage.

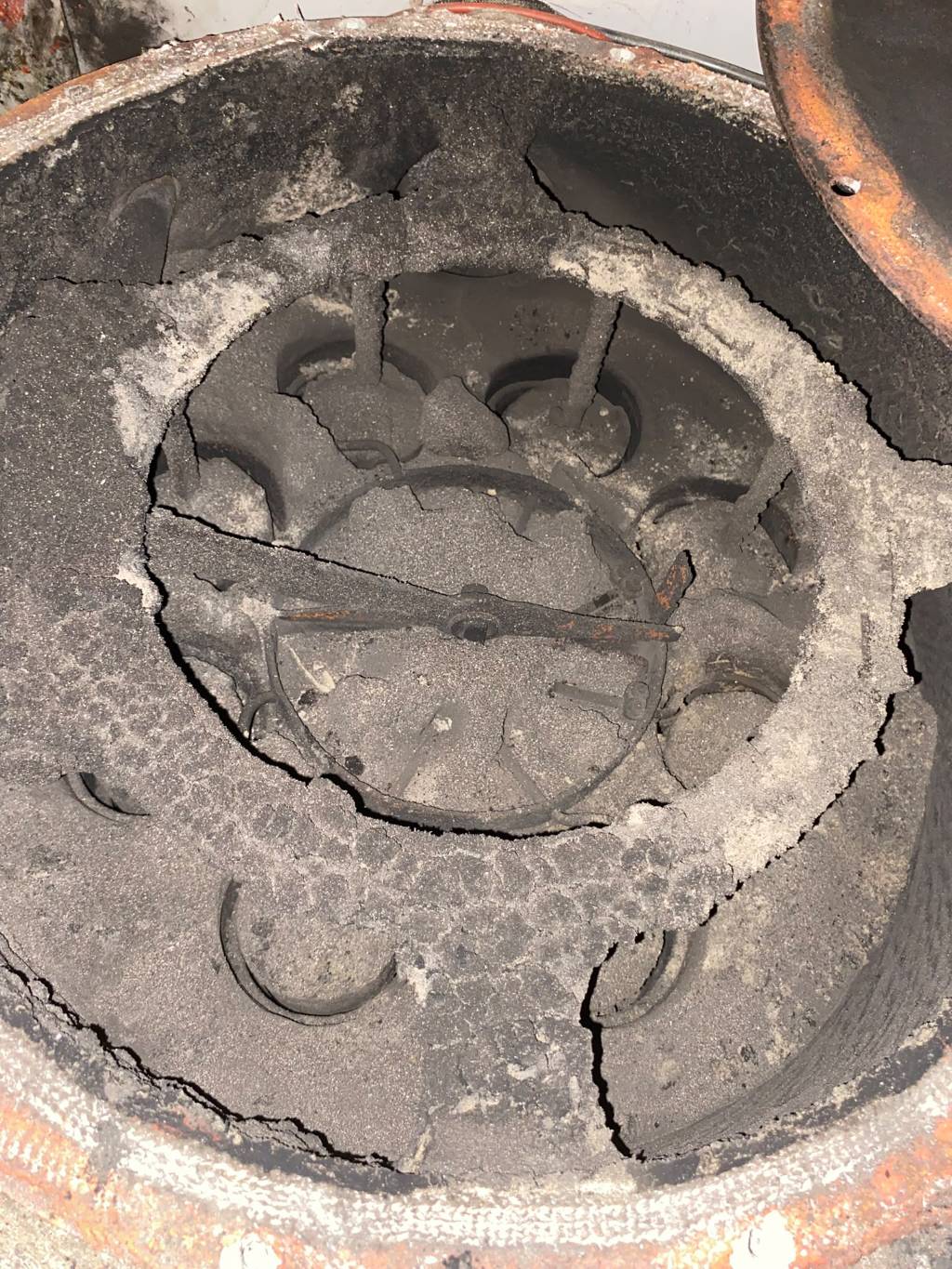

- Encrassement extrême des échangeurs : La partie supérieure du corps de chauffe et le mécanisme d'agitation de dépoussiérage étaient intégralement colmatés par un magma de cendre compacte.

2. Étapes de l'intervention de dépannage

A. Dépose & Déblocage du motoréducteur vibreur

Déconnexion électrique et démontage du motoréducteur à came de commande du vibreur/nettoyage.
Dépoussiérage mécanique, décapage de la came excentrique et dégrippage de l'axe de transmission.
Contrôle de la bobine d'entraînement et test de rotation du moteur hors charge.

B. Démontage & Nettoyage approfondi du foyer

Extraction de la grille perforée en fonte (constat de fissure traversante, remplacement à prévoir).
Curage de l'embase du brûleur et dégagement des orifices d'arrivée d'air comburant primaire/secondaire colmatés par la mâchefer.
Aspiration industrielle de la chambre de combustion et curage des carneaux d'échange thermique supérieurs.

C. Remontage & Test manuel via la régulation DCC

Remontage du sous-ensemble moteur vibreur et alignement de la biellette de secouage.
Repose de la grille de foyer.

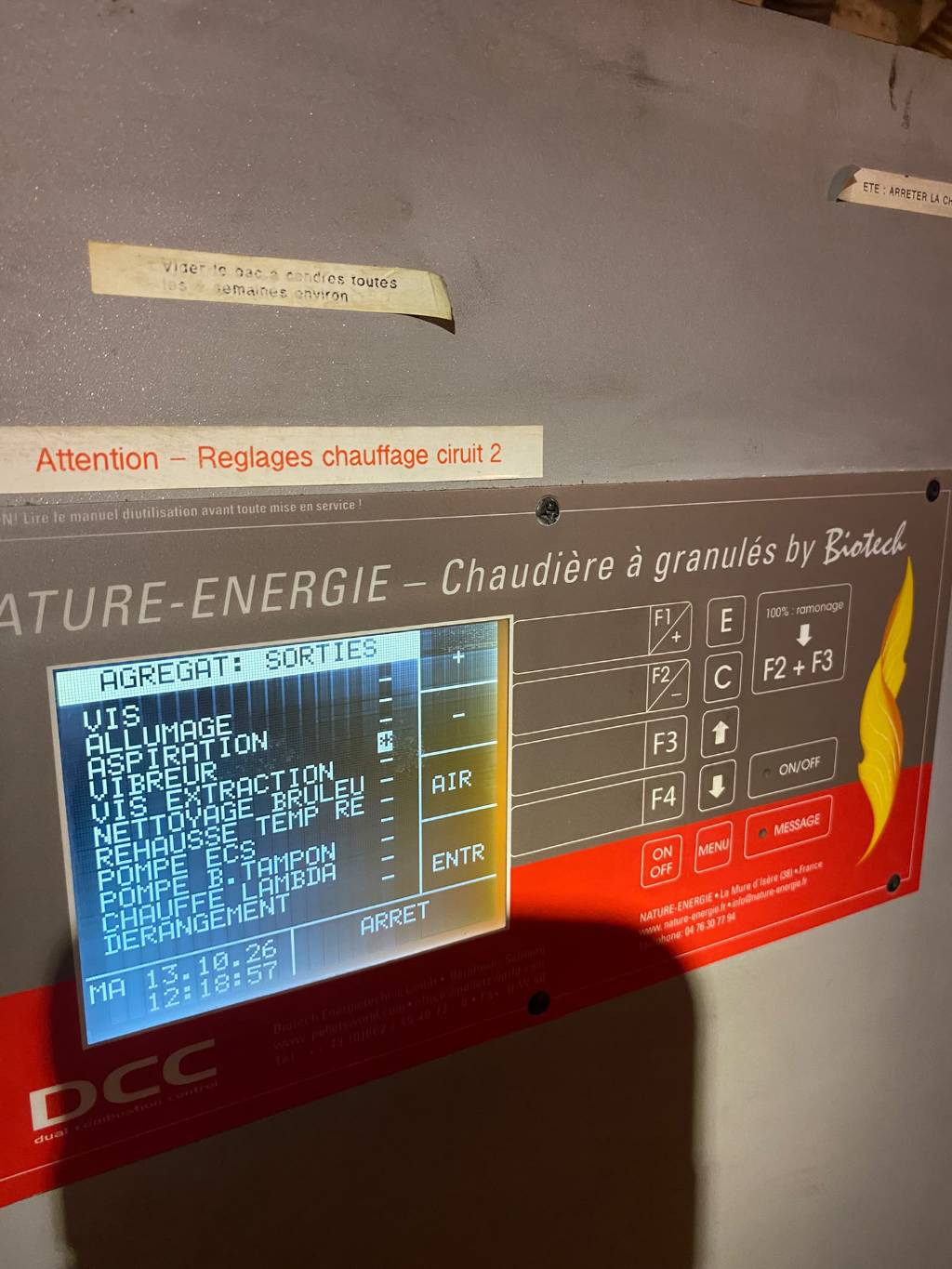

Validation via la régulation Biotech (Écran DCC) :
1. Accès au menu AGREGAT: SORTIES.
2. Activation forcée de la sortie VIBREUR en mode manuel.
3. Vérification du cycle d'oscillation : séquence de secouage fluide, sans effort mécanique anormal ni grognement du moteur.

3. Préconisations de suivi & Maintenance

Remplacement de la grille de combustion : Compte tenu des fissures ouvertes sur la plaque en fonte, son remplacement est indispensable pour éviter un effondrement en cours de saison de chauffe.
Qualité des granulés : Veiller à utiliser du granulé certifié DINplus à bas taux de silice pour réduire la formation de mâchefer colmatant la grille du vibreur.
Nettoyage préventif : Aspiration régulière sous la grille du foyer lors de l'entretien annuel pour éviter que la cendre ne se tasse jusqu'au mécanisme du vibreur.
